اجرای سازه نگهبان استرات: راهکاری قدرتمند برای پایداری گودها و ترانشه‌ها

فشار خاک را مهار کنید، پیش از آنکه دیر شود!

هر گودبرداری عمیق در دل شهر، یک ریسک بزرگ مهندسی است. در زیر پای ما، خاک با تمام قدرت خود، دیواره‌های گود را به سمت داخل فشار می‌دهد و هر لحظه احتمال یک فاجعه را افزایش می‌دهد. این فشار پنهان و بی‌رحم، می‌تواند به فروریختن سازه‌های مجاور، خسارات مالی سنگین و از دست رفتن جان انسان‌ها منجر شود. اما چگونه می‌توان این نیروی عظیم را کنترل کرد و ایمنی پروژه را تضمین نمود؟ پاسخ در یک راهکار هوشمندانه و قدرتمند نهفته است: اجرای سازه نگهبان استرات. این روش، با ایجاد یک سیستم حمایتی متقابل، به دیواره‌های گود یکپارچگی و مقاومت می‌بخشد و پایداری را برای کل پروژه به ارمغان می‌آورد. شرکت مهندسین آرنو با تخصص و تجربه خود در اجرای سازه نگهبان استرات، آماده است تا با بالاترین استانداردها، گودبرداری شما را به یک فضای کار ایمن و مطمئن تبدیل کند. در ادامه، به بررسی جامع این روش پیشرفته و مراحل اجرای آن می‌پردازیم.

سازه نگهبان استرات چیست؟ مکانیسم مهار متقابل برای گودهای شهری

سازه نگهبان استرات، که با نام مهار متقابل نیز شناخته می‌شود، یک روش مهندسی پیشرفته برای پایدارسازی گود است. این سیستم از دو جزء اصلی تشکیل شده است که به صورت متقابل، فشار خاک را خنثی می‌کنند:

1. اعضای عمودی (سولجر):

   این اعضا معمولاً از پروفیل‌های فلزی مانند تیرآهن‌های IPE یا IPN تشکیل شده و به صورت قائم در دیواره‌های گود حفر و نصب می‌شوند. سولجرها، به عنوان تکیه‌گاه‌های اصلی، وظیفه انتقال بار جانبی خاک را بر عهده دارند.

2. اعضای افقی (وال و استرات):

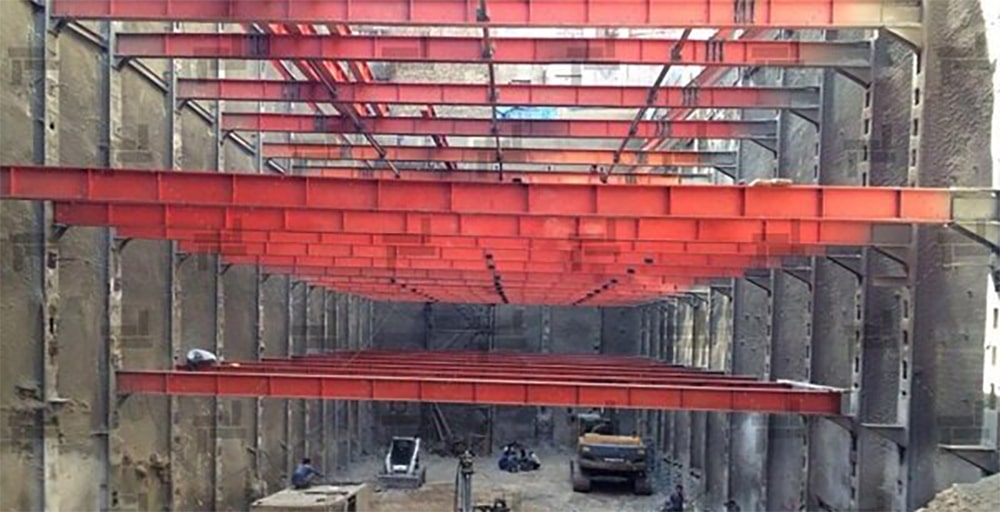

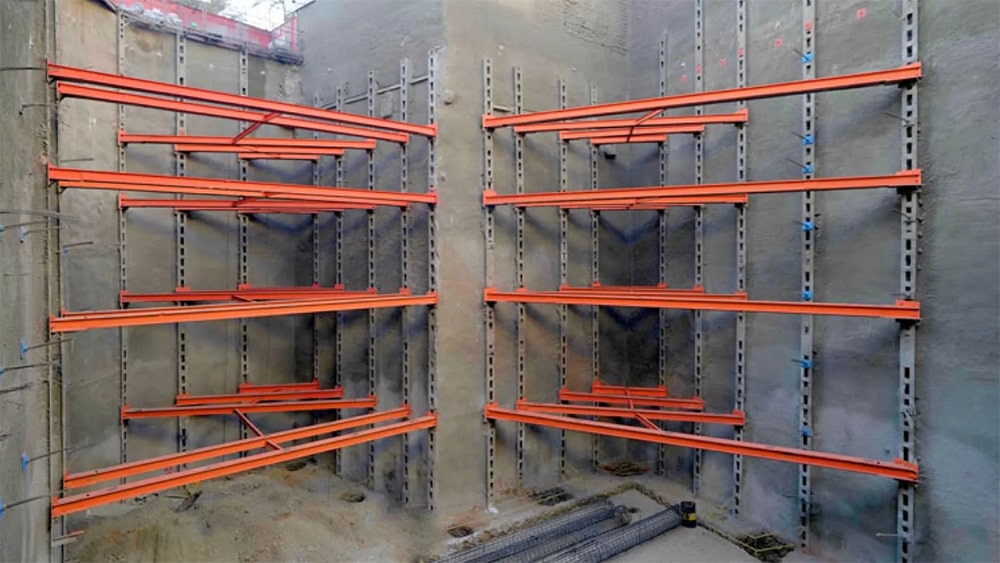

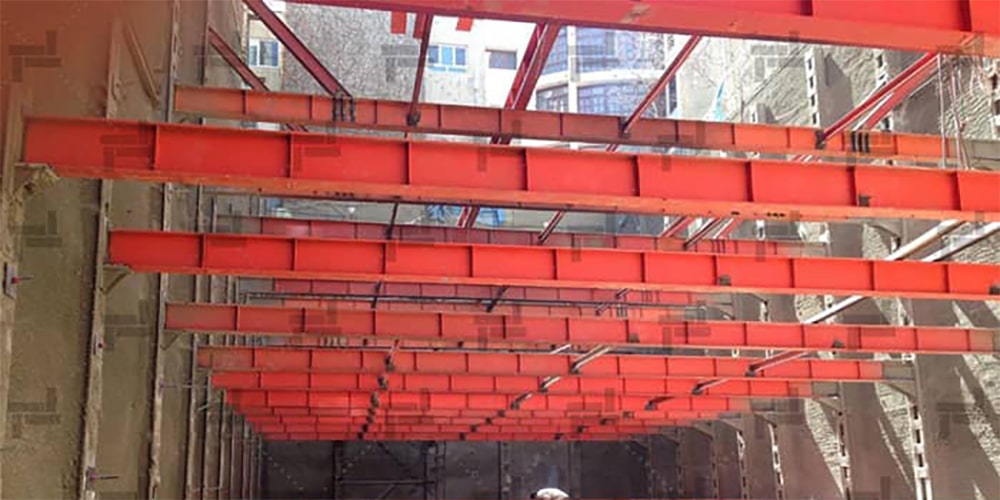

   وال‌ها به صورت افقی و موازی با دیواره گود، به سولجرها متصل می‌شوند. استرات‌ها نیز به صورت افقی بین دیواره‌های مقابل گود نصب شده و وال‌ها را به یکدیگر متصل می‌کنند. این اتصال متقابل، یک سیستم قوی و یکپارچه ایجاد می‌کند که فشار خاک را به صورت متوازن از یک دیواره به دیواره مقابل منتقل کرده و پایداری را تضمین می‌نماید.

این روش به دلیل سادگی مکانیسم عمل و قابلیت انطباق بالا، به یکی از محبوب‌ترین راهکارهای پایدارسازی گودها و ترانشه‌ها در پروژه‌های عمرانی شهری تبدیل شده است.

تاریخچه سازه نگهبان استرات: از روش‌های سنتی تا سیستم‌های مدرن

استفاده از روش‌های مهاری برای پایدارسازی گودها قدمتی طولانی دارد. در گذشته، از چوب و مصالح سنتی برای مهار دیواره گودها استفاده می‌شد، اما با پیشرفت تکنولوژی و معرفی فولاد در قرن بیستم، روش‌های مهاری نیز مدرن‌تر و کارآمدتر شدند. سازه نگهبان استرات به عنوان یک روش نوین، در دهه ۱۹۷۰ در اروپا معرفی شد و به سرعت در سراسر جهان مورد استفاده قرار گرفت. با گذشت زمان، این سیستم با افزودن اجزای مختلفی مانند خرپا و پایه‌های بتنی (ریشه)، به روشی انعطاف‌پذیرتر و مقاوم‌تر تبدیل شد که برای انواع شرایط خاک و عمق‌های مختلف مناسب است.

انواع و کاربردهای سازه نگهبان استرات

سازه نگهبان استرات در سه نوع اصلی طراحی و اجرا می‌شود:

• سازه نگهبان استرات ساده:

  در این روش، اعضای عمودی و افقی به صورت مستقیم به یکدیگر متصل می‌شوند و مناسب گودهای کم‌عمق تا متوسط است.

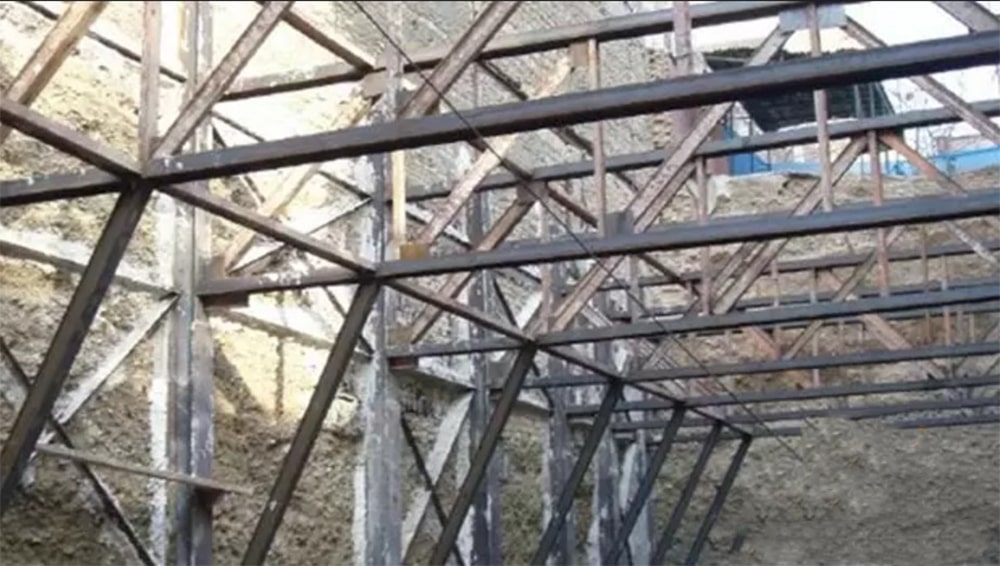

• سازه نگهبان استرات با خرپا:

  در این نوع، از خرپاهای فلزی برای اتصال سولجرها و وال‌ها استفاده می‌شود که مقاومت و پایداری سیستم را در برابر بارهای بزرگ‌تر به شدت افزایش می‌دهد.

• سازه نگهبان استرات با ریشه:

  این روش برای گودهای بسیار عمیق و خاک‌های ضعیف به کار می‌رود، زیرا با ایجاد پایه‌های بتنی در پایین سولجرها، پایداری بیشتری فراهم می‌شود.

کاربردهای رایج:

• پایدارسازی گودها در پروژه‌های ساختمانی:

  این کاربرد رایج‌ترین استفاده از سازه نگهبان استرات است، به خصوص در پروژه‌هایی که فضای کافی برای اجرای روش‌های دیگر وجود ندارد.

• پایدارسازی ترانشه‌ها:

  از این روش برای پایدارسازی ترانشه‌های عمیق در پروژه‌های راه‌سازی، احداث خطوط لوله و تونل استفاده می‌شود.

• پایدارسازی شیب‌ها:

  در مناطق کوهستانی و کناره رودخانه‌ها، از سازه نگهبان استرات برای پایدارسازی شیب‌های ناپایدار استفاده می‌شود.

مزایا و معایب اجرای سازه نگهبان استرات: انتخابی هوشمندانه

انتخاب سازه نگهبان استرات، مزایای قابل توجهی به همراه دارد که آن را به یک گزینه برتر تبدیل می‌کند. با این حال، توجه به معایب آن نیز برای یک تصمیم‌گیری آگاهانه ضروری است.

مزایای کلیدی:

• سرعت اجرای بالا:

  این سیستم به سرعت و سهولت اجرا می‌شود که به پیشرفت سریع‌تر پروژه کمک می‌کند.

• ایمنی و پایداری بالا:

  سازه نگهبان استرات از پایداری و ایمنی بالایی برخوردار است و می‌تواند بارهای سنگینی را تحمل کند.

• قابلیت انعطاف‌پذیری:

  این روش برای گودها با ابعاد و عمق‌های مختلف و شرایط خاک متفاوت قابل استفاده است.

• صرفه اقتصادی:

  در مقایسه با برخی روش‌های دیگر پایدارسازی گودها، سازه نگهبان استرات از صرفه اقتصادی بالایی برخوردار است.

• سادگی در طراحی و اجرا: اصول طراحی این سیستم نسبت به روش‌های پیچیده‌تر، ساده‌تر است.

معایب و چالش‌ها:

• نیاز به فضای داخلی گود:

  برخلاف روش‌هایی مانند انکراژ، استرات فضای داخلی گود را اشغال می‌کند که ممکن است اجرای بخش‌های دیگر پروژه را با محدودیت‌هایی روبرو سازد.

• نیاز به تجهیزات و تخصص:

  اجرای سازه نگهبان استرات به تجهیزات تخصصی مانند دستگاه حفاری، جرثقیل و همچنین تخصص و تجربه کافی در زمینه مهندسی عمران و ژئوتکنیک نیاز دارد.

• تولید نخاله ساختمانی:

  این روش، منجر به تولید نخاله ساختمانی می‌شود که باید به صورت منظم و اصولی دفع شود.

مراحل اجرای سازه نگهبان استرات در شرکت مهندسین آرنو: از طراحی تا نصب نهایی

اجرای سازه نگهبان استرات یک فرآیند مهندسی دقیق است که در شرکت مهندسین آرنو با رعایت بالاترین استانداردها و طی مراحل زیر انجام می‌شود:

1. مطالعات ژئوتکنیکی و طراحی:

   • در این مرحله، با انجام آزمایشات دقیق خاک، مشخصات ژئوتکنیکی آن مانند نوع، تراکم و مقاومت فشاری تعیین می‌شود.
   • سپس، با استفاده از نرم‌افزارهای تخصصی، نیروهای جانبی خاک و بارهای وارده بر سازه تحلیل شده و طرح بهینه با تعیین ابعاد، تعداد و فاصله سولجرها و وال‌ها آماده می‌شود.

2. حفاری گود و نصب سولجرها:

   • حفاری گود به صورت مرحله‌ای و کنترل‌شده آغاز می‌شود.
   • همزمان با حفاری، سولجرها در فواصل معین و با دقت بالا در دیواره گود نصب می‌شوند تا پایداری موقت گود حفظ شود.

3. نصب وال‌ها و استرات‌ها:

   • وال‌ها به صورت افقی بین سولجرها قرار گرفته و به آنها جوش داده می‌شوند.
   • سپس، استرات‌ها بین دیواره‌های مقابل گود نصب شده و به وال‌ها متصل می‌شوند تا یک سیستم مهار متقابل کامل ایجاد شود.

4. تزریق بتن و تکمیل سازه:

   • در نهایت، فضای خالی بین سولجرها و دیواره گود با تزریق بتن پر می‌شود تا مقاومت سازه افزایش یابد.
   • پس از تکمیل مراحل، یک پوشش نهایی برای محافظت از سازه در برابر عوامل محیطی اجرا می‌شود.
