اجرای سازه نگهبان انکراژ
گامی هوشمندانه در مسیر پایداری گودها

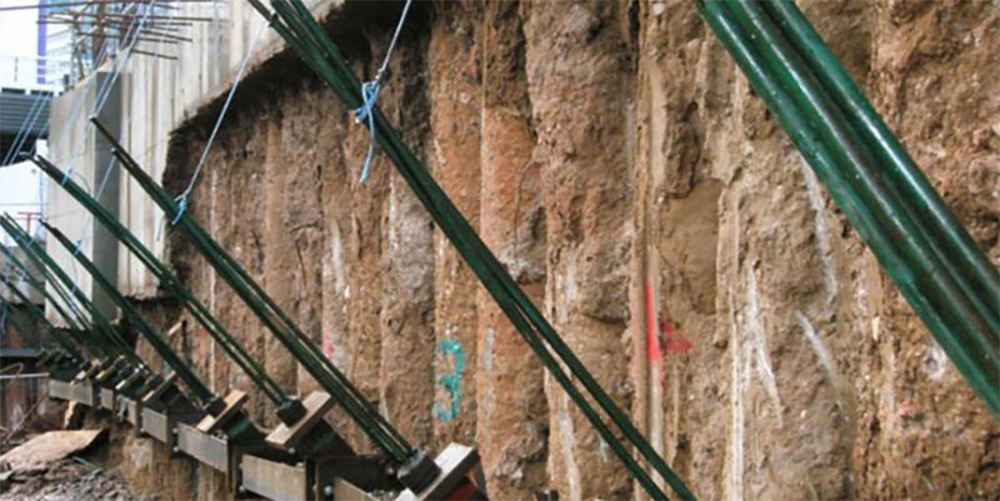

سازه نگهبان انکراژ، که با نام مهار با استفاده از میل مهار نیز شناخته می‌شود، روشی کارآمد و ایمن برای پایدارسازی گودها و ترانشه‌ها در پروژه‌های عمرانی است. در این روش از میلگردهای فولادی که به صورت افقی یا مایل در سوراخ‌های حفر شده در خاک (گمانه‌ها) قرار داده می‌شوند و با تزریق دوغاب سیمان در فضای بین میلگرد و خاک تثبیت می‌شوند، استفاده می‌شود. این میلگردها با تحمل فشار جانبی خاک و انتقال آن به زمین، از ریزش دیواره‌های گود جلوگیری می‌کنند.
امروزه، با گسترش شهرنشینی و نیاز به ساخت و سازهای مدرن، گودبرداری‌های عمیق برای احداث فضاهای زیرزمینی، پی‌ریزی ساختمان‌های مرتفع و احداث تونل‌ها و زیرگذرها امری رایج شده است. این امر، خطرات بالقوه‌ای را به همراه دارد که می‌تواند جان افراد، اموال و سازه‌های مجاور را به خطر اندازد. در میان روش‌های مختلف پایدارسازی گود، اجرای سازه نگهبان انکراژ به دلیل مزایای متعدد، به عنوان یکی از کارآمدترین و ایمن‌ترین روش‌ها شناخته می‌شود.
ماهیت و نقش سازه نگهبان انکراژ:

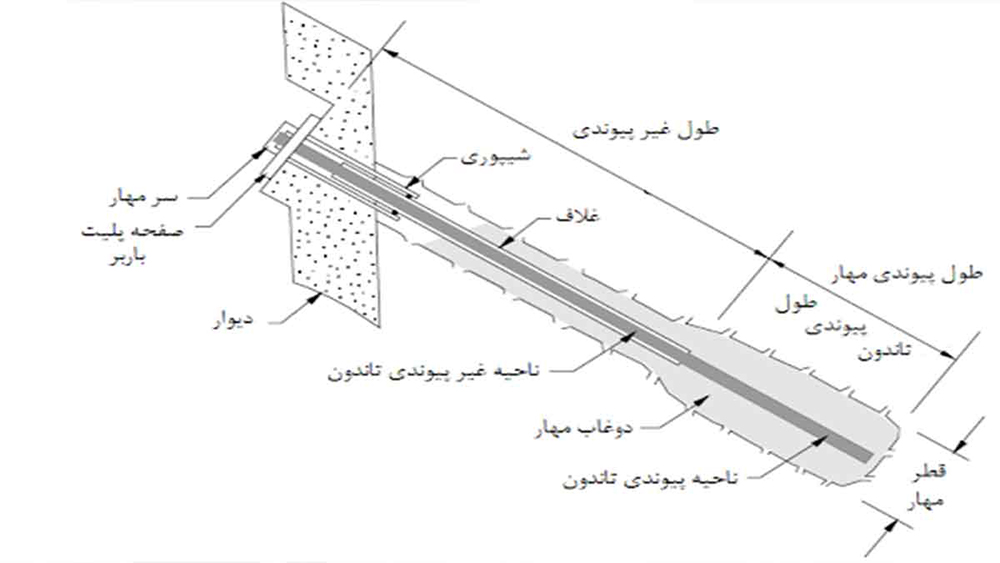

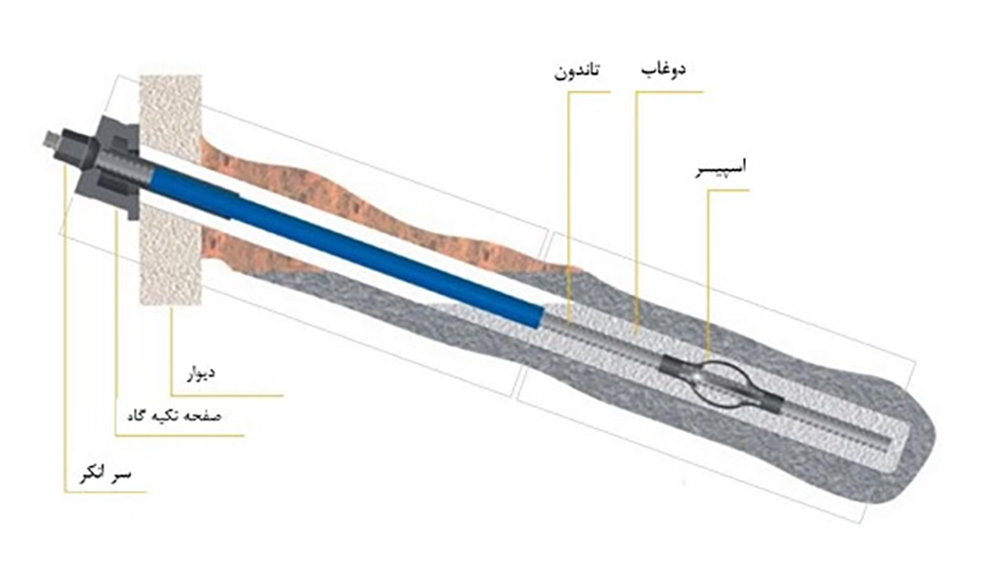

سازه نگهبان انکراژ از میلگردهای فولادی با مقاومت بالا که به صورت افقی یا مایل در گمانه‌های حفر شده در خاک قرار داده می‌شوند، تشکیل شده است. این میلگردها با تزریق دوغاب سیمان در فضای بین آنها و خاک ثابت می‌شوند.
نقش اصلی سازه نگهبان انکراژ، تحمل فشار جانبی خاک و انتقال آن به زمین است. این امر از طریق کشش میلگردها و درگیری آنها با خاک انجام می‌شود. به این ترتیب، از ریزش دیواره‌های گود و حرکت ناخواسته خاک جلوگیری می‌شود.
تاریخچه مختصر:
انکراژ، که با نام مهار با استفاده از استرند نیز شناخته می‌شود، روشی کارآمد و ایمن برای پایدارسازی گودها و ترانشه‌ها در پروژه‌های عمرانی است. این روش که از میلگردهای فولادی یا استرندهای فولادی پیش تنیده و تزریق دوغاب سیمان استفاده می‌کند، از سابقه‌ای طولانی در صنعت عمران برخوردار است.
آغازین جرقه‌ها:
قرن 19: نخستین ایده‌های اولیه استفاده از گمانه‌های پر شده با مصالح برای پایدارسازی خاک در اروپا مطرح شد.
اوایل قرن 20: استفاده از میلگردهای فولادی در گمانه‌ها برای افزایش مقاومت کششی آنها آغاز شد.
توسعه و نوآوری:
دهه 1950: کاربرد انکراژ در پروژه‌های عمرانی به طور فزاینده‌ای رواج یافت.
دهه 1960: تحقیقات گسترده در زمینه طراحی و اجرای انکراژ در اروپا و آمریکای شمالی انجام شد.
دهه 1970: استانداردها و دستورالعمل‌های اجرایی انکراژ تدوین و نهایی شد.
دهه 1980: استفاده از استرندهای فولادی پیش تنیده در سیستم‌های انکراژ آغاز شد و ظرفیت باربری این سیستم‌ها را به طور قابل توجهی افزایش داد.
کاربردهای نوظهور:
دهه 1990: استفاده از انکراژ در پروژه‌های عمرانی بزرگ مانند احداث پل‌ها، سدها و تونل‌های طویل گسترش یافت.
دهه 2000: نوآوری‌ها و تکنیک‌های جدید در زمینه انکراژ مانند استفاده از سیستم‌های تزریق پیش فشرده و استفاده از مواد و مصالح جدید معرفی شد.
دهه 2010: کاربرد انکراژ در مناطق با خاک‌های ضعیف و ناپایدار به طور قابل توجهی افزایش یافت.
نقش ایران در انکراژ:
دهه 1970: نخستین نمونه‌های استفاده از انکراژ در ایران در پروژه‌های عمرانی مشاهده شد.
دهه 1980: دانشگاه‌ها و مراکز تحقیقاتی در ایران اقدام به بررسی و مطالعه روش انکراژ نمودند.
دهه 1990: استفاده از انکراژ در پروژه‌های عمرانی ایران به طور گسترده رواج یافت و مهندسان و متخصصان ایرانی در این زمینه صاحب‌نام شدند.
امروزه:
انکراژ به عنوان یکی از روش‌های پایدارسازی گودها و ترانشه‌ها در صنعت عمران نوین شناخته می‌شود.
مزایای متعدد انکراژ مانند کارایی بالا، سرعت اجرا، صرفه جویی در هزینه و سازگاری با محیط زیست، این روش را به گزینه‌ای محبوب در بین مهندسان و کارفرمایان تبدیل کرده است.
تحقیقات و نوآوری‌ها در زمینه انکراژ همچنان ادامه دارد و روش‌های جدید و کارآمدتری برای اجرای این روش در حال توسعه است.
کاربردها:
گودبرداری برای ساخت و سازهای مختلف مانند آپارتمان‌های مسکونی، مجتمع‌های تجاری، پارکینگ‌ها و …
اجرای فونداسیون عمیق
حفاری تونل و زیرگذرها
احداث دیوارهای حائل
پایدارسازی شیب‌های خاکی
مزایای اجرای سازه نگهبان انکراژ:
ایمنی بالا: پایداری دیواره گود و جلوگیری از ریزش خاک، مهمترین مزیت استفاده از سازه نگهبان انکراژ است.
سرعت اجرا: به دلیل سادگی مراحل اجرا و عدم نیاز به حفاری گسترده، اجرای سازه نگهبان انکراژ با سرعت بالایی انجام می‌شود.
صرفه جویی در هزینه: استفاده از این نوع سازه نگهبان، به دلیل عدم نیاز به خاکبرداری و اتکا به خاک موجود، می‌تواند منجر به صرفه جویی در هزینه‌ها شود.
قابلیت انعطاف‌پذیری: سازه‌های نگهبان انکراژ را می‌توان به راحتی با توجه به شرایط مختلف زمین و نیازهای پروژه طراحی و اجرا کرد.
کاهش ارتعاشات: انکراژ می‌تواند لرزش‌های ناشی از ترافیک و فعالیت‌های ساختمانی را به طور قابل توجهی کاهش دهد.
سازگاری با محیط زیست: اجرای این نوع سازه نگهبان، به دلیل عدم نیاز به حفاری و گودبرداری گسترده، به حفظ فضای سبز و کاهش آلودگی صوتی و گرد و غبار کمک می‌کند.
قابلیت اجرا در فضاهای محدود: انکراژ را می‌توان در فضاهای محدود و با دسترسی دشوار به راحتی اجرا کرد.
قابلیت ترکیب با سایر روش‌های پایدارسازی: انکراژ را می‌توان به طور همزمان با سایر روش‌های پایدارسازی مانند خرپا و نیلینگ استفاده کرد.
مراحل اجرای سازه نگهبان انکراژ در شرکت مهندسین آرنو:
شرکت مهندسین آرنو با بهره‌گیری از مهندسین و متخصصین مجرب و باسابقه در زمینه طراحی و اجرای سازه‌های نگهبان انکراژ، مراحل اجرای این روش را با دقت و ظرافت انجام می‌دهد. به طور کلی، مراحل اجرای سازه نگهبان انکراژ در این شرکت به شرح زیر است:
- مطالعات ژئوتکنیکی:
انجام آزمایشات خاک: در این مرحله، با انجام آزمایشات مختلف بر روی خاک محل پروژه، مشخصات ژئوتکنیکی خاک مانند نوع خاک، تراکم، مقاومت فشاری و زاویه اصطکاک داخلی تعیین می‌شود.
تحلیل پایداری: با استفاده از نتایج آزمایشات خاک و با به کارگیری نرم افزارهای تخصصی، تحلیل پایداری دیواره گود انجام می‌شود. در این تحلیل، نیروهای جانبی خاک و نیروهای وارده بر سازه نگهبان محاسبه شده و تعداد، طول و قطر میلگردهای انکر و فاصله آنها تعیین می‌شود.
- حفاری گمانه‌ها:
حفاری گمانه‌ها با استفاده از دستگاه‌های حفاری مناسب و با قطر و عمق از پیش تعیین شده انجام می‌شود.
عمق گمانه‌ها به نوع خاک، ارتفاع گود و بارهای وارده بر سازه نگهبان بستگی دارد.
شیب گمانه‌ها نیز با توجه به شرایط خاک و نیازهای پروژه تعیین می‌شود.
- نصب میلگردهای انکر:
میلگردهای انکر که از فولاد آجدار با مقاومت بالا هستند، در گمانه‌های حفر شده قرار داده می‌شوند.
طول میلگردهای انکر به عمق گمانه‌ها و نیروهای وارده بر آنها بستگی دارد.
قطر میلگردهای انکر نیز با توجه به نوع خاک و بارهای وارده بر سازه نگهبان تعیین می‌شود.
- تزریق دوغاب سیمان:
دوغاب سیمان با استفاده از پمپ‌های مخصوص به داخل گمانه‌ها تزریق می‌شود.
دوغاب سیمان فضای بین میلگرد انکر و دیواره گمانه را پر کرده و میلگرد را در خاک تثبیت می‌کند.
مقاومت دوغاب سیمان به نوع خاک و بارهای وارده بر سازه نگهبان بستگی دارد.

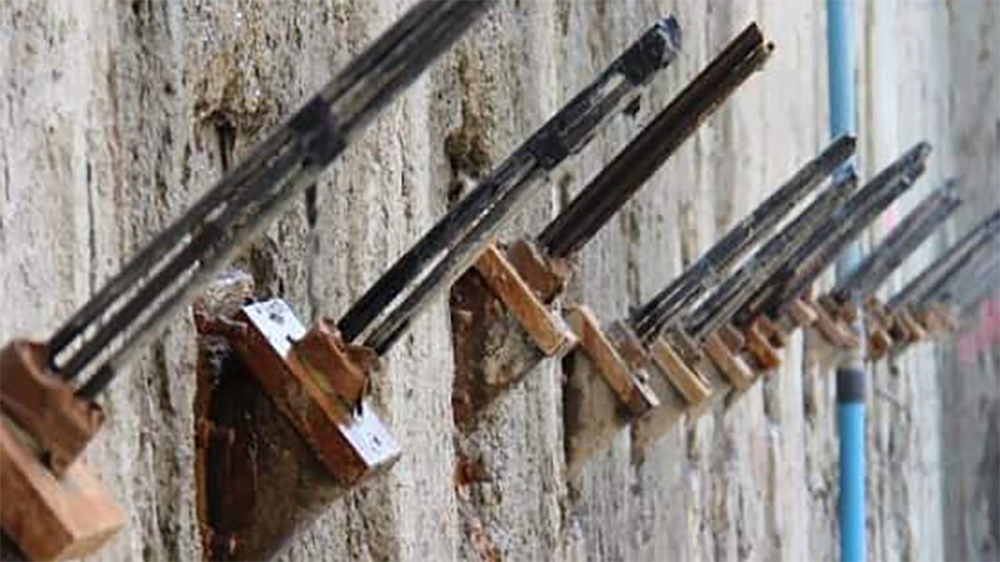

- پیش تنیدگی میلگردهای انکر:

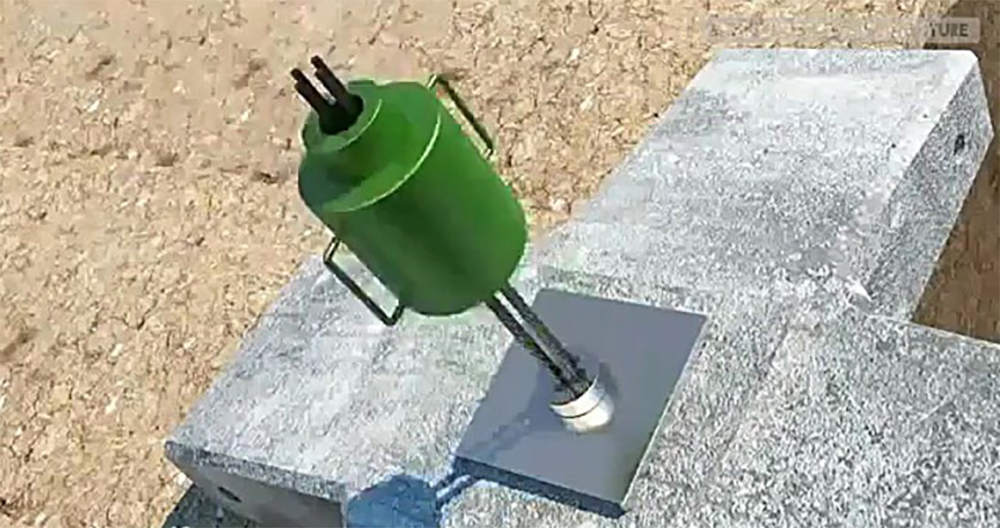

پس از گیرش دوغاب سیمان، میلگردهای انکر با استفاده از جک‌های مخصوص پیش تنیده می‌شوند.
پیش تنیدگی به افزایش مقاومت کششی میلگردهای انکر و ایجاد نیروی فشاری در خاک کمک می‌کند.
میزان پیش تنیدگی با توجه به تحلیل پایداری و نیازهای پروژه تعیین می‌شود.
- اجرای پوشش نهایی:
پس از پیش تنیدگی میلگردهای انکر، پوشش نهایی بر روی دیواره گود اجرا می‌شود.
نوع پوشش نهایی به شرایط خاک، نوع سازه و سلیقه کارفرما بستگی دارد.
پوشش نهایی می‌تواند از بتن، شات کریت، ژئوممبران یا سایر مصالح مناسب باشد.
- نظارت و پایش:
در طول مراحل اجرا و پس از اتمام آن، نظارت و پایش مستمر بر عملکرد سازه نگهبان انکراژ انجام می‌شود.
نظارت و پایش از طریق مشاهده، ابزار دقیق و آزمایشات انجام می‌شود.
در صورت مشاهده هرگونه ناپایداری یا مشکل، اقدامات لازم برای اصلاح آن انجام می‌شود.
چالش‌ها و راهکارها:
دقت در حفاری گمانه‌ها:
حفاری گمانه‌ها باید با دقت و ظرافت انجام شود تا از ریزش دیواره گمانه و آسیب به خاک اطراف جلوگیری شود.
استفاده از دستگاه‌های حفاری مناسب و تجربه و مهارت حفاران در این زمینه، از عوامل مهم در دقت حفاری گمانه‌ها است.
کنترل کیفیت دوغاب سیمان:
کیفیت دوغاب سیمان نقش مهمی در مقاومت و پایداری سازه نگهبان انکراژ دارد.
استفاده از مصالح مرغوب، اختلاط دقیق مواد و تزریق صحیح دوغاب از عوامل مهم در کنترل کیفیت دوغاب سیمان است.
پیش تنیدگی مناسب:
پیش تنیدگی میلگردهای انکر باید با دقت و ظرافت انجام شود تا از پارگی میلگردها و کاهش مقاومت آنها جلوگیری شود.
استفاده از جک‌های مناسب، کنترل دقیق میزان پیش تنیدگی و تجربه و مهارت اپراتورها در این زمینه، از عوامل مهم در پیش تنیدگی مناسب است.
نظارت و پایش مستمر:
نظارت و پایش مستمر بر عملکرد سازه نگهبان انکراژ از اهمیت بالایی برخوردار است.
مشاهده دقیق دیواره گود، استفاده از ابزار دقیق و انجام آزمایشات از جمله روش‌های نظارت و پایش این سازه است.
در صورت مشاهده هرگونه ناپایداری یا مشکل، باید اقدامات لازم برای اصلاح آن به سرعت انجام شود.
راهکارهای شرکت مهندسین آرنو:
شرکت مهندسین آرنو با سابقه درخشان در زمینه طراحی و اجرای سازه‌های نگهبان انکراژ، راهکارهای موثری برای غلبه بر چالش‌های این روش ارائه می‌دهد. از جمله این راهکارها می‌توان به موارد زیر اشاره کرد:
استفاده از تجهیزات و ابزارآلات مدرن
به کارگیری مهندسین و متخصصین مجرب و باسابقه
انجام آزمایشات و مطالعات دقیق
کنترل کیفیت در تمام مراحل اجرا
نظارت و پایش مستمر بر عملکرد سازه
با استفاده از این راهکارها، شرکت مهندسین آرنو سازه‌های نگهبان انکراژ را با کیفیت بالا، ایمنی و سرعت اجرا می‌کند و رضایت کارفرمایان محترم را جلب می‌نماید.
چنانچه به اجرای سازه نگهبان انکراژ برای پروژه خود نیاز دارید، می‌توانید با شرکت مهندسین آرنو تماس بگیرید و از مشاوره رایگان متخصصین ما بهره‌مند شوید.
ما در شرکت مهندسین آرنو، همواره در تلاشیم تا با ارائه خدمات باکیفیت و به‌روزترین روش‌های اجرایی، به شما در ساخت و ساز ایمن و پایدار پروژه‌هایتان یاری برسانیم.
