اجرای سازه نگهبان: نگهبانان استوار گودبرداری، تضمین‌کننده ایمنی و پایداری
کلنگ زدید؟ خطر در کمین است!
در دنیای پرشتاب ساخت و ساز، گودبرداری‌های عمیق برای ایجاد پارکینگ، زیرزمین و فونداسیون، امری اجتناب‌ناپذیر است. اما هر گودبرداری، همچون شمشیری دولبه، با خطرات پنهان و جدی همراه است: ریزش دیواره‌ها، رانش خاک و آسیب به اموال و جان انسان‌ها. این خطرات، می‌توانند یک پروژه را در کسری از ثانیه به یک فاجعه تبدیل کنند. اما یک راهکار هوشمندانه و حیاتی برای مقابله با این تهدیدها وجود دارد: اجرای سازه نگهبان. این سازه‌ها، نه تنها از گود محافظت می‌کنند، بلکه تضمین‌کننده ایمنی، سرعت و موفقیت پروژه شما هستند. شرکت مهندسین آرنو با تیمی از متخصصین مجرب و کارآزموده، آماده است تا با طراحی و اجرای سازه نگهبان مطابق با بالاترین استانداردها، آسودگی خاطر را به پروژه شما هدیه دهد. در این مقاله به صورت جامع، به دنیای پیچیده و حیاتی سازه نگهبان خواهیم پرداخت.
سازه نگهبان چیست؟ یک ضرورت مهندسی در برابر خطرات گودبرداری
سازه نگهبان، مجموعه‌ای از سازه‌های موقت یا دائمی است که با هدف اصلی پایداری دیواره‌های گودبرداری و جلوگیری از ریزش و رانش خاک در حین و پس از عملیات حفاری، طراحی و اجرا می‌شود. این سازه‌ها، مانند نگهبانانی استوار در اطراف گود، فشار جانبی خاک و بارهای وارده از ساختمان‌های مجاور را مهار کرده و از هرگونه حرکت یا جابجایی ناخواسته جلوگیری می‌کنند. اهمیت اجرای سازه نگهبان به حدی است که در بسیاری از پروژه‌های عمرانی، به خصوص در گودبرداری‌های عمیق، اجرای آن یک الزام قانونی و فنی است. این سازه، نه تنها از جان کارگران و ساکنین اطراف پروژه محافظت می‌کند، بلکه از خسارات مالی و آسیب به تأسیسات زیرزمینی نیز جلوگیری به عمل می‌آورد.
انتخاب نوع سازه نگهبان بستگی به عوامل متعددی از جمله عمق گودبرداری، نوع خاک، میزان بار ساختمان‌های مجاور و محدودیت‌های اجرایی دارد. در ادامه به معرفی انواع رایج این سازه‌ها می‌پردازیم.
انواع سازه نگهبان: تنوع در طراحی برای شرایط مختلف
تکنیک‌ها و روش‌های مختلفی برای اجرای سازه نگهبان وجود دارد که هر کدام مزایا و کاربردهای خاص خود را دارند. انتخاب روش صحیح، نیازمند مطالعات ژئوتکنیک دقیق و بررسی تمامی جوانب پروژه است. در ادامه به صورت مفصل به بررسی هر یک از این روش‌ها می‌پردازیم.
۱. روش شاتکریت و مش (Shotcrete & Mesh)
این روش یکی از پرکاربردترین و اقتصادی‌ترین راه‌حل‌ها برای پایدارسازی دیواره‌های گود است. در این فرآیند، ابتدا دیواره‌های گودبرداری شده با استفاده از یک شبکه فلزی (مش) پوشانده می‌شوند. سپس با پاشیدن بتن با فشار بالا (شاتکریت) بر روی این شبکه، یک لایه مقاوم و یکپارچه ایجاد می‌گردد.
مزایا:
سرعت بالای اجرا، هزینه نسبتاً پایین، امکان پایدارسازی دیواره‌های نامنظم و غیرصاف. این روش به خصوص برای خاک‌های چسبنده و نیمه‌چسبنده مناسب است.
معایب:
مقاومت محدود در برابر بارهای بسیار زیاد، عدم کارایی در خاک‌های بسیار سست و ماسه‌ای، عدم توانایی در تحمل بارهای جانبی ساختمان‌های سنگین مجاور.

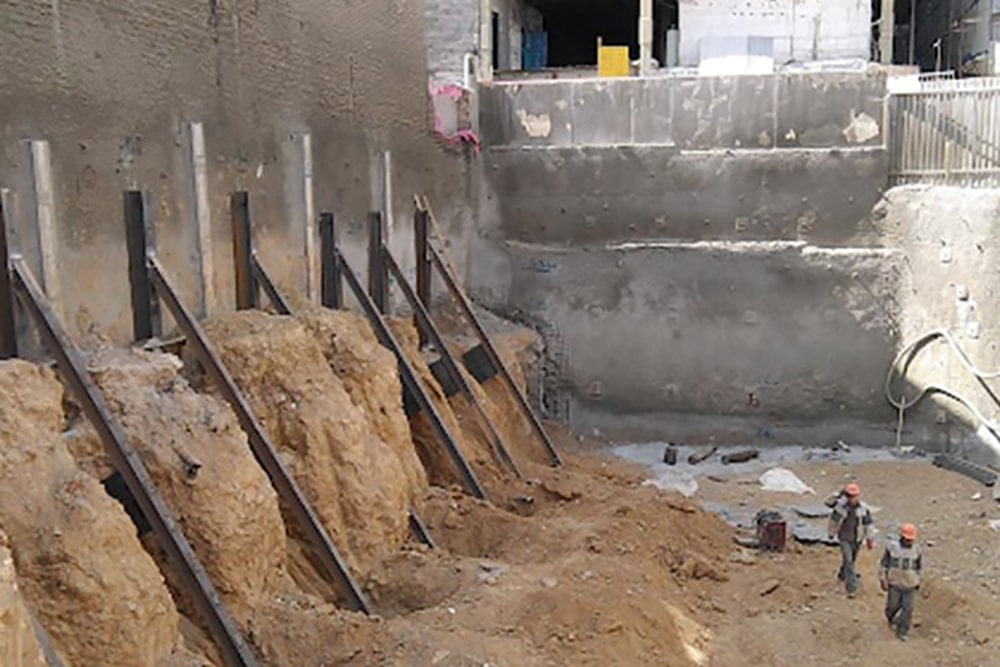

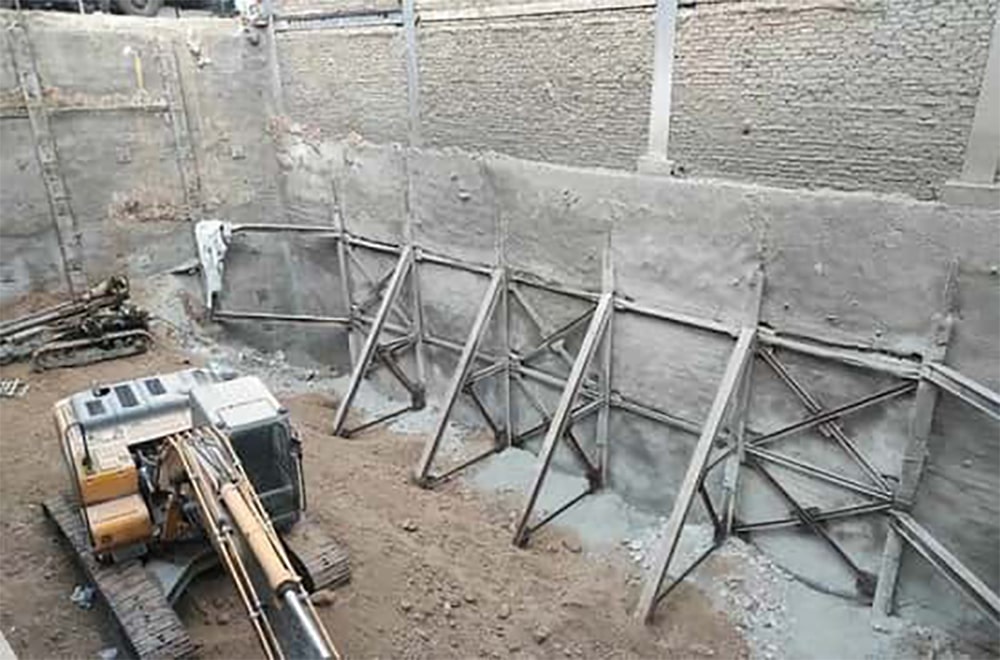

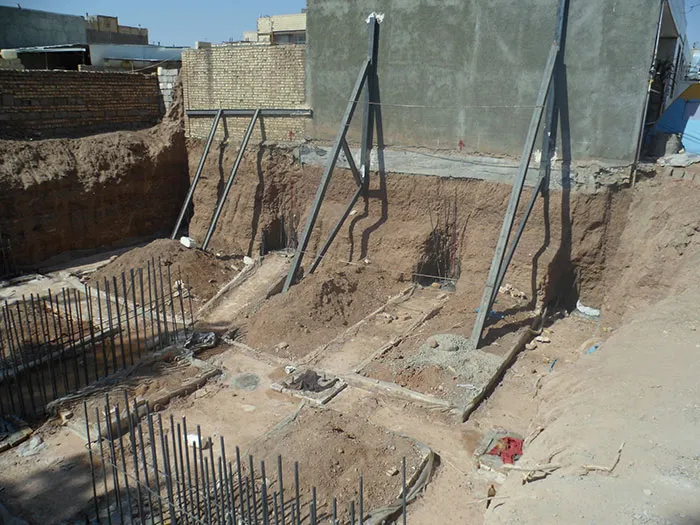

۲. روش خرپا (Truss)
سازه نگهبان خرپا، یک راه‌حل سنتی و مؤثر برای مهار دیواره گود در گودبرداری‌های شهری است. این سازه از اعضای فلزی مورب و عمودی تشکیل شده که به صورت مثلثی به یکدیگر متصل می‌شوند و یک قاب مستحکم را تشکیل می‌دهند. این قاب در بالای گود به صورت عمودی نصب شده و توسط اعضای افقی به دیواره‌های گود متصل می‌شود.
مزایا:
سهولت در طراحی و اجرا، امکان استفاده مجدد از مصالح فلزی در پروژه‌های بعدی، کارایی بالا در خاک‌های با مقاومت متوسط.
معایب:
اشغال فضای زیاد در داخل گود، نیاز به فضای کافی برای نصب، هزینه نسبتاً بالا به دلیل استفاده از مقاطع فلزی سنگین.

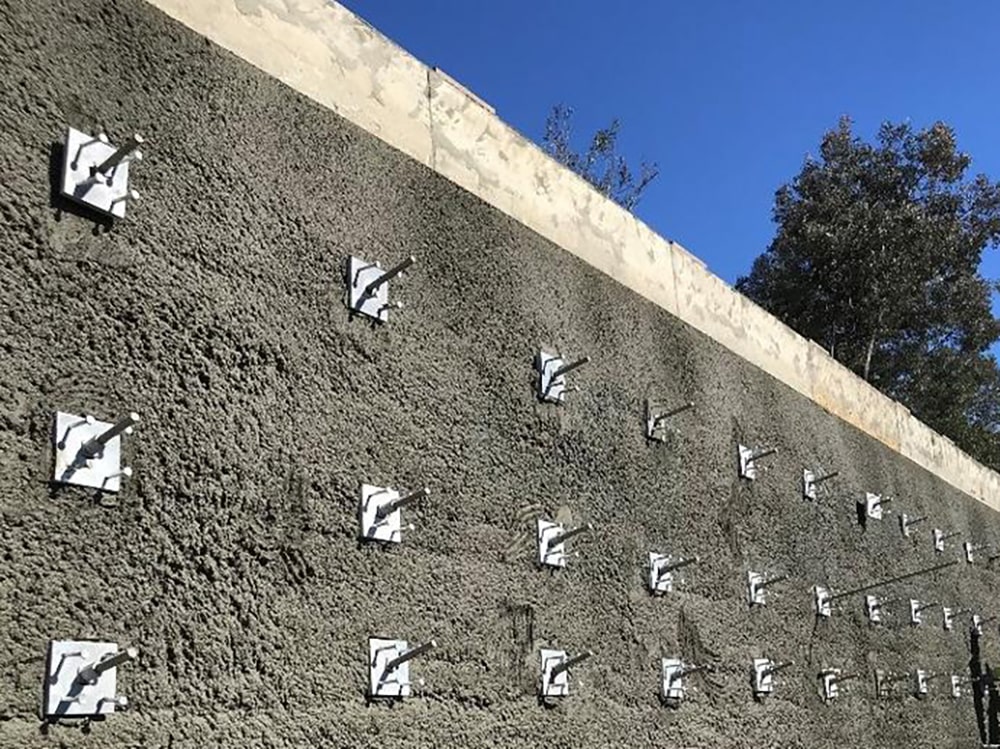

۳. روش نیلینگ (Nailing)
نیلینگ یا میخ‌کوبی، یک روش تثبیت دیواره گود است که در آن، میلگردهای فولادی (نیل) به صورت افقی یا با شیب کم، در فواصل مشخصی به داخل خاک دیواره گود حفاری و فرو رانده می‌شوند. سپس با تزریق دوغاب سیمان در اطراف میلگردها، آن‌ها در خاک محکم می‌شوند. در نهایت، سطح دیواره با شاتکریت پوشانده می‌شود. این کار باعث افزایش مقاومت برشی خاک و تثبیت دیواره می‌گردد.
مزایا:
انعطاف‌پذیری بالا در شرایط مختلف خاک، عدم نیاز به فضای زیاد در داخل گود، کارایی بالا در خاک‌های چسبنده و رس.
معایب:
نیاز به تجهیزات تخصصی، زمان‌بر بودن فرآیند حفاری و تزریق، عدم کارایی در خاک‌های بسیار سست یا پرآب.
۴. روش انکراژ (Anchorage)
انکراژ یا مهارگذاری، یک روش پیش‌تنیده است که برای گودبرداری‌های عمیق و در شرایطی که نیاز به مقاومت بسیار بالا وجود دارد، استفاده می‌شود. در این روش، پس از حفاری دیواره، یک کابل فولادی با مقاومت بالا (انکر) به داخل خاک فرو برده می‌شود. سپس کابل توسط یک جک هیدرولیکی کشیده شده و در یک نقطه مشخص مهار می‌گردد. این پیش‌تنیدگی باعث ایجاد نیروی فشاری در خاک شده و از رانش آن جلوگیری می‌کند.
مزایا:
توانایی تحمل بارهای بسیار سنگین، کارایی بالا در خاک‌های سست و پرآب، حداقل اشغال فضا در داخل گود.
معایب:
هزینه بسیار بالا، نیاز به تجهیزات تخصصی و پیچیده، فرآیند اجرایی طولانی‌تر.

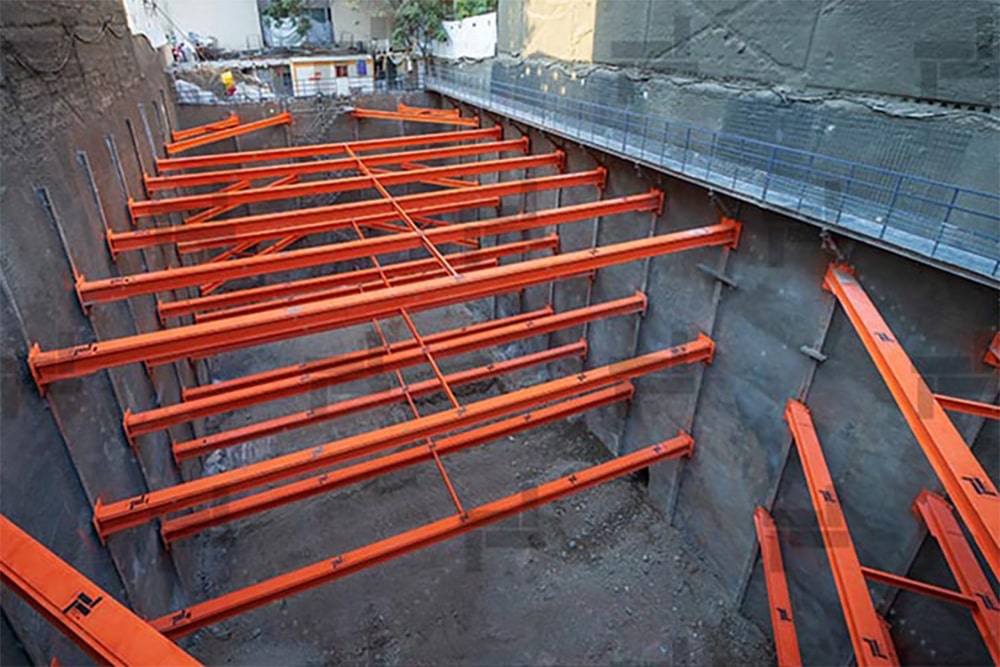

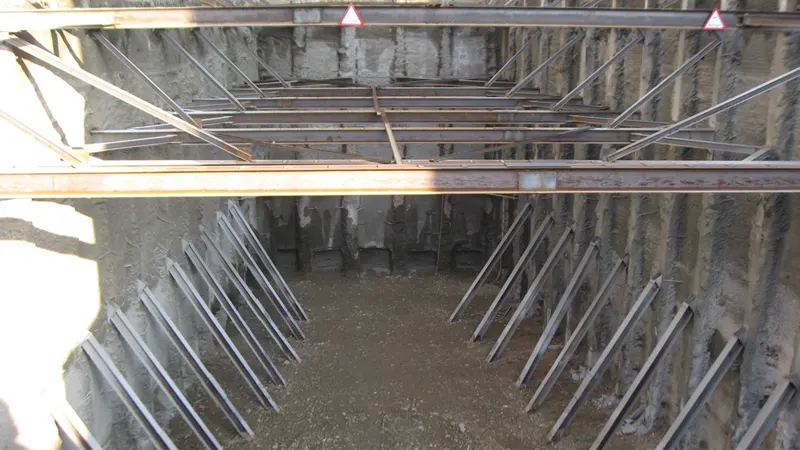

۵. روش استرات (Strut)
در این روش، برای مهار دیواره گود از تیرهای افقی (استرات) استفاده می‌شود که به صورت متقابل بین دو دیواره گود قرار می‌گیرند. این تیرها فشار جانبی هر دو دیواره را به یکدیگر منتقل کرده و از ریزش آن‌ها جلوگیری می‌کنند. استرات معمولاً در گودبرداری‌های با عرض کم و در پروژه‌هایی که فضای کافی برای مهاربندی از بیرون وجود ندارد، کاربرد دارد.
مزایا:
سادگی در طراحی، کارایی بالا در گودهای با عرض کم.
معایب:
اشغال فضای زیاد در داخل گود، محدودیت در عرض گودبرداری.
۶. روش مهار متقابل (Tie-back)
این روش یک راهکار انعطاف‌پذیر است که در آن دیواره‌های گود با استفاده از میلگردها یا کابل‌های فولادی به یکدیگر مهار می‌شوند. این میلگردها از طریق دیواره‌ها عبور کرده و به یک سازه پایدار در آن سوی گود متصل می‌شوند.
مزایا:
سادگی اجرا، هزینه نسبتاً پایین.
معایب:
محدودیت در استفاده، عدم کارایی در خاک‌های سست و پرآب.
۷. روش تاپ دان (Top-Down)
تاپ دان یک تکنیک پیشرفته و مدرن است که در آن سازه از بالا به پایین ساخته می‌شود. در این روش، همزمان با گودبرداری، سازه اصلی ساختمان نیز در طبقات بالایی احداث می‌گردد. ستون‌ها و تیرهای سازه به صورت موقت به عنوان سازه نگهبان عمل کرده و دیواره‌های گود را مهار می‌کنند.
مزایا:
کاهش زمان پروژه، عدم نیاز به سازه‌های نگهبان مجزا، کارایی بالا در گودبرداری‌های عمیق و در مناطق شهری پرتراکم.
معایب:
پیچیدگی بسیار زیاد در طراحی و اجرا، هزینه بالا، نیاز به تخصص و تجربه فوق‌العاده بالا.
کاربردها و مزایای اجرای سازه نگهبان: چرا سرمایه‌گذاری در ایمنی، سود است؟
اجرای سازه نگهبان در طیف وسیعی از پروژه‌ها، از ساده‌ترین تا پیچیده‌ترین، کاربرد دارد.
کاربردهای سازه نگهبان:
گودبرداری برای ساخت و سازهای شهری:
برای احداث زیرزمین، پارکینگ، فونداسیون در پروژه‌های مسکونی، تجاری، اداری و …
احداث تونل و مترو:
در پروژه‌های عمرانی زیرزمینی، سازه نگهبان نقشی حیاتی در حفظ پایداری تونل در حین حفاری ایفا می‌کند.
حفاری چاه‌های عمیق:
برای جلوگیری از ریزش دیواره‌های چاه، از سازه‌های نگهبان تخصصی استفاده می‌شود.
پروژه‌های عمرانی خاص:
در هر جایی که نیاز به گودبرداری عمیق و حفظ پایداری دیواره‌ها باشد، اجرای سازه نگهبان الزامی است.
مزایای اجرای سازه نگهبان:
حفظ جان انسان‌ها و اموال:
اصلی‌ترین و مهم‌ترین مزیت، حفاظت از جان کارگران و ساکنین ساختمان‌های مجاور و جلوگیری از خسارات جانی و مالی ناشی از ریزش گود است.
امکان گودبرداری عمیق‌تر:
با استفاده از سازه نگهبان می‌توان گودبرداری‌های عمیق را با ایمنی و اطمینان بیشتری انجام داد که در بسیاری از پروژه‌های بزرگ شهری یک ضرورت است.
کاهش خسارات مالی:
اجرای سازه نگهبان به مراتب ارزان‌تر از جبران خسارات ناشی از ریزش گود، آسیب به ساختمان‌های اطراف و تأخیر در پروژه است.
سرعت بخشیدن به عملیات اجرایی:
با ایجاد یک محیط کار امن و پایدار، می‌توان عملیات اجرایی را با سرعت و دقت بیشتری پیش برد.
ایجاد فضای امن برای کارگران:
سازه نگهبان یک محیط کار ایمن و قابل اعتماد را فراهم می‌کند و از حوادث ناشی از ناپایداری گود جلوگیری می‌کند.
چالش‌ها و راهکارهای اجرای سازه نگهبان: مدیریت هوشمندانه هزینه‌ها و زمان
هرچند سازه نگهبان حیاتی است، اما اجرای آن با چالش‌هایی نیز همراه است که باید به آن‌ها به صورت هوشمندانه پرداخت.
معایب و چالش‌های اجرای سازه نگهبان:
هزینه:
اجرای سازه نگهبان هزینه‌هایی را به پروژه تحمیل می‌کند که شامل هزینه طراحی، تهیه مصالح، و نظارت است. این هزینه‌ها باید از ابتدا در بودجه‌بندی پروژه در نظر گرفته شوند.
زمان‌بر بودن:
اجرای برخی از انواع سازه نگهبان ممکن است زمان‌بر باشد و به تأخیر در شروع سایر بخش‌های پروژه منجر شود.
نیاز به فضای اشغالی:
برخی از روش‌ها مانند خرپا یا استرات فضای قابل توجهی را در داخل گود اشغال می‌کنند که ممکن است در مراحل بعدی اجرای سازه اصلی ایجاد محدودیت کند.
نیاز به تخصص:
طراحی و اجرای سازه نگهبان یک کار کاملاً تخصصی است و نیاز به دانش فنی بالا، تجربه و درک عمیق از مکانیک خاک دارد.
راهکارهای شرکت مهندسین آرنو برای مقابله با چالش‌ها:
شرکت مهندسین آرنو با بهره‌گیری از مهندسین مجرب و متخصص، برای هر یک از این چالش‌ها راهکار دقیق و اصولی دارد:
برآورد دقیق هزینه‌ها:
ما با انجام مطالعات ژئوتکنیک و بررسی شرایط پروژه، دقیق‌ترین برآورد هزینه را ارائه می‌دهیم تا از بروز هزینه‌های غیرمنتظره جلوگیری شود.
انتخاب بهینه روش اجرا:
با بررسی دقیق شرایط خاک و عمق گودبرداری، مناسب‌ترین و بهینه‌ترین روش اجرای سازه نگهبان را انتخاب می‌کنیم تا از اتلاف زمان و هزینه جلوگیری شود.
تیم اجرایی مجرب:
تیم اجرایی ما با سال‌ها تجربه، عملیات را با سرعت، دقت و مطابق با نقشه‌های فنی اجرا می‌کند.
نظارت مستمر و گزارش‌دهی:
مهندسین ناظر ما به صورت مستمر بر تمام مراحل اجرا نظارت دارند و گزارش‌های دوره‌ای از پیشرفت کار را به شما ارائه می‌دهند.
مراحل اجرای سازه نگهبان در شرکت مهندسین آرنو
فرآیند طراحی و اجرای سازه نگهبان در شرکت مهندسین آرنو یک مسیر کاملاً علمی و مهندسی شده است که شامل مراحل زیر می‌شود:
مطالعات ژئوتکنیک و بررسی اولیه:
در اولین قدم، متخصصان ما با انجام مطالعات ژئوتکنیک، نوع خاک، مقاومت آن، سطح آب زیرزمینی و سایر پارامترهای حیاتی زمین را بررسی می‌کنند. این مطالعات، اساس طراحی هرگونه سازه نگهبان را تشکیل می‌دهد.
طراحی سازه نگهبان:
با توجه به نتایج مطالعات ژئوتکنیک و شرایط پروژه، مهندسین مجرب ما، نوع، ابعاد و جزئیات فنی سازه نگهبان را به صورت دقیق طراحی می‌کنند. این طرح شامل محاسبات بارهای وارده، انتخاب مصالح و روش‌های اجرا است.
انتخاب مصالح و تأمین آن:
با توجه به طرح مصوب، بهترین و باکیفیت‌ترین مصالح مورد نیاز برای اجرای سازه، از جمله میلگردهای فولادی، کابل‌های پیش‌تنیده، و بتن، انتخاب و تأمین می‌شوند.
اجرای سازه نگهبان:
عملیات اجرایی توسط تیم متخصص و کارآزموده ما با دقت و ظرافت بالا انجام می‌شود. در این مرحله، تمامی نکات فنی و ایمنی به صورت کامل رعایت می‌گردد.
نظارت مستمر:
در تمام مراحل اجرا، مهندسین ناظر ما بر حسن انجام کار نظارت دارند تا از کیفیت و ایمنی کار اطمینان حاصل شود.
شرکت مهندسین آرنو با بهره‌گیری از دانش روز دنیا و به‌کارگیری جدیدترین فناوری‌ها و تکنیک‌های مهندسی، می‌تواند بهترین و بهینه‌ترین راه‌حل‌ها را برای اجرای سازه نگهبان در پروژه شما ارائه دهد. ما در کنار شما خواهیم بود تا با خیالی آسوده، گودبرداری پروژه خود را انجام داده و از مزایای اجرای سازه نگهبان بهره‌مند شوید.
آیا پروژه گودبرداری در پیش دارید و نگران ایمنی آن هستید؟ برای دریافت مشاوره تخصصی و طراحی و اجرای سازه نگهبان مطابق با بالاترین استانداردها، همین امروز با تیم مجرب مهندسین آرنو تماس بگیرید. فرصت را از دست ندهید و با ما، ایمنی و پایداری را به پروژه خود هدیه دهید!
